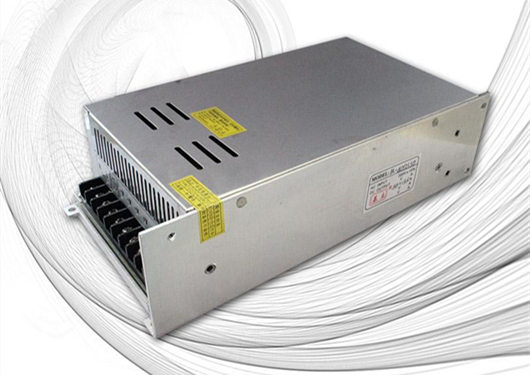

随着开关电源技术的快速发展，我们开关电源制造商在开发电源产品时，也总结了一些led开关电源的常见保护电路。通常，一个好的电源产品不仅要有效率、稳定性和可靠性，还要精心设计和制定各种电路保护措施，避免led在复杂的环境中，开关电源产品可以很好地保护开关电源电路和负载，所以安徽成盛金波光电科技有限公司将带您了解led常见的集中保护电路。

　　在直流LED在开关电源电路中，为了保护电路短路中的调整管.当电流增加时，它不会被烧毁。一般方法是当输出电流超过一定值时，调整管处于反向偏置状态，以截止并自动切断电路电流。过电流保护电路由三极管组成BG2和分压电阻R4.R5组成。电路正常工作时，通过电路，通过电路正常工作时，通过电路。R4与R5的压力作用，使BG2的基极电位高于发射极电位，发射结承受反向电压。BG2处于截止状态(相当于开路)，对稳压电路无影响。当电路短路时，输出电压为零，BG2的发射极相当于接地，则BG2处于饱和导通状态(相当于短路)，然后调整管道BG1基极接近短路，处于截止状态，切断电路电流，终达到保护效果。

　　直流LED开关电源中开关稳压器的过电压保护包括输入过电压保护和输出过电压保护。如果开关稳压器使用的未稳压直流电源(如电池和整流器)电压过高，开关稳压器将无法正常运行，甚至损坏内部部件，因此LED输入过电压保护电路必须用于开关电源。当输入直流电源的电压高于稳压二极管的击穿电压值时，稳压管击穿，电流流过电阻R，晶体管T导通，继电器动作，常闭接点断开，切断输入。输入电源的极性保护电路可与输入过电压保护相结合，形成极性保护识别和过电压保护电路。

　　开关稳压电源的电路比较复杂，开关稳压器的输入端通常有小电感.大电容器的输入滤波器。启动时，滤波电容器会流过大浪涌电流，可以是正常输入电流的几倍。如此大的浪涌电流会熔化普通电源开关的触点或继电器的触点，熔断输入保险丝。此外，浪涌电流还会损坏电容器，缩短其使用寿命，过早损坏。因此，启动时应连接一个限流电阻，通过这个限流电阻给电容器充电。为了防止限流电阻消耗过多功率，影响开关稳压器的正常运行，必须在启动暂态过程后自动短路，使直流电源直接向开关稳压器供电。这种电路被称为DCLED开关电源的“软启动”电路。

　　电源接通时，输入电压通过整流桥(D1～D4)和限流电阻R1对电容器C充电，限制浪涌电流。当电容器C充电到约80%的额定电压时，逆变器正常工作。主变压器辅助绕组产生晶闸管触发信号，导致晶闸管通过短路限流电阻R1，LED开关电源正常工作。

　　直流LED开关电源中开关稳压器的高集成、轻量小体积大大提高了单位体积内的功率密度。因此，加入电源装置的元件对工作环境温度的要求没有相应提高，肯定会使电路性能恶化，元件过早失效。因此，在大功率下DC中LED开关电源中应设置过热保护电路。

　　本文使用温度继电器来检测电源装置内部的温度。当电源装置内部产生过热时，温度继电器会移动，使整个报警电路处于报警状态，实现对电源的过热保护。在保护电路中，将P型控制栅的热晶闸管放保护电路中TT102的特性(由Rr确定设备的导通温度，Rr导通温度越高，导通温度越低。当功率管壳体温度或装置内部温度超过允许值时，热晶闸管将导通，使发光二极管发光并报警。如果与光电耦合器配合，整个报警电路可以移动和保护LED开关电源。

　　关于以上内容今天就介绍到这了，相信大家看过文章之后也了解清楚了，也希望能够帮助到大家，当然了，如果还有什么问题，可以联系安徽成盛金波光电科技有限公司客服进行咨询。
